异型矩形管全面解析
一、产品概述

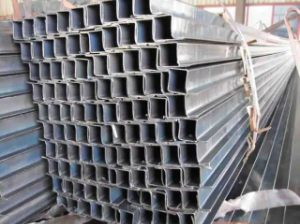

异型矩形管是相对于标准矩形管(边长对称、壁厚均匀)而言的定制化空心管材,其截面形状、尺寸或壁厚分布可根据需求设计,常见形式包括:
非对称边长:如一边长80mm、另一边长120mm的矩形管。
不等壁厚:如四边壁厚分别为2.0mm、3.0mm、2.5mm、1.5mm。

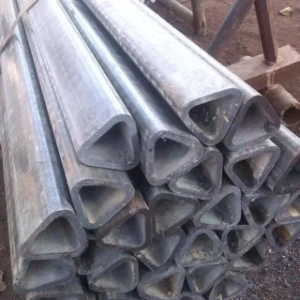

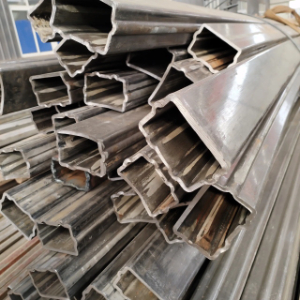

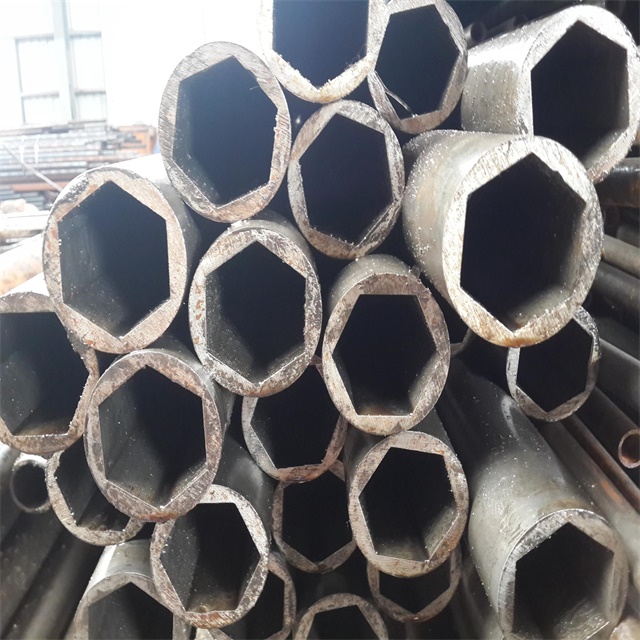

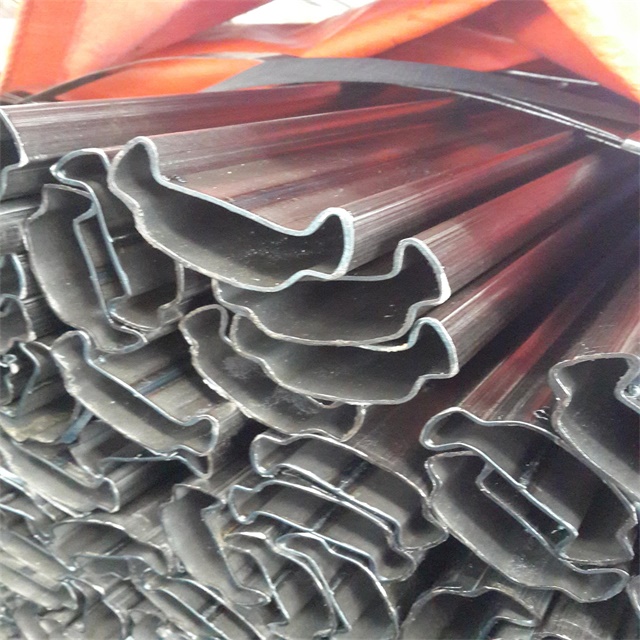

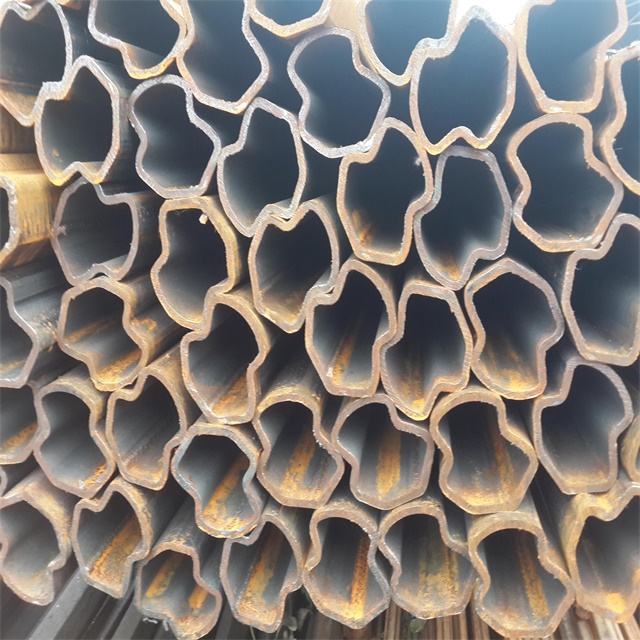

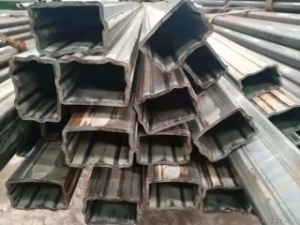

复杂截面:如带凹槽、凸起、圆角或孔洞的异形管。
应用领域:机械精密部件、汽车结构件、建筑装饰、家具五金、航空航天等对结构强度、轻量化或空间适配性要求高的场景。
二、核心特性与分类
1. 关键特性
高自由度设计:
截面形状、尺寸、壁厚可按需定制,满足特殊力学或安装需求。
轻量化优势:
通过优化壁厚分布或局部减薄,在保证强度的同时降低重量(如汽车防撞梁)。
功能集成:
可设计内置走线槽、散热孔或安装孔,减少后续加工工序。
2. 分类方式
分类维度 | 类型 | 典型应用 | 特点 |
---|---|---|---|
截面形状 | 非对称矩形管、梯形管 | 机械框架、建筑异形支撑 | 边长不等,适配空间限制 |
壁厚分布 | 等壁厚、不等壁厚管 | 汽车B柱、高强度承重结构 | 厚壁处抗弯,薄壁处减重 |
表面特征 | 平直管、带凹槽/凸起管 | 家具五金、设备导轨 | 凹槽可嵌入配件,凸起增强刚度 |
材质 | 碳钢(Q235B/Q345B)、不锈钢、铝合金 | 化工设备、航空航天 | 材质选择取决于耐腐蚀或强度需求 |
三、生产工艺与难点
1. 主流生产工艺
冷弯成型+高频焊接:
适用于薄壁异型管(壁厚≤8mm),通过多组辊轮逐步弯曲成型,高频焊接闭合。
优点:成本低、效率高(速度可达20~40m/min)。
难点:复杂截面易出现回弹、扭曲,需精密模具和工艺调试。
热轧+冷拔:
适用于厚壁异型管(壁厚>8mm),先热轧出近似截面,再冷拔精修。
优点:尺寸精度高、力学性能好。
难点:设备投资大,模具损耗快,成本较高。
3D打印/增材制造:
适用于小批量、高复杂度异型管(如航空航天部件),直接成型无需模具。
优点:设计自由度极高。
难点:成本高昂(单件成本是传统工艺的5~10倍),生产效率低。
2. 技术难点与解决方案
难点 | 解决方案 |
---|---|
截面回弹控制 | 采用有限元模拟(如ANSYS)预测回弹量,优化辊轮设计或增加校直工序。 |
壁厚不均 | 通过在线测厚仪实时监控,调整辊轮压力或焊接参数。 |
复杂截面焊接 | 改用激光焊接或TIG焊(氩弧焊),提高焊缝质量,但成本增加30%~50%。 |
小批量生产效率低 | 采用柔性生产线,快速更换模具,或通过3D打印实现单件定制。 |
四、选型与应用指南
1. 选型核心要素
力学性能:
承重结构需满足屈服强度(如Q345B≥345MPa)、抗拉强度和伸长率要求。
动态载荷场景(如汽车碰撞)需进行冲击试验(如Charpy V型缺口冲击试验)。
尺寸精度:
高精度装配(如机械导轨)需公差≤±0.1mm,一般结构可放宽至±0.5mm。
表面处理:
户外环境需镀锌(盐雾试验≥500小时)或喷塑(耐候性≥5年)。
食品/医疗设备需不锈钢材质(如304/316L)并抛光处理。
2. 典型应用场景
场景 | 规格示例 | 设计要点 |
---|---|---|
汽车防撞梁 | 150×80×3.0mm(不等壁厚) | 厚壁区(3.0mm)抗冲击,薄壁区(1.5mm)减重,需通过CAE仿真优化截面形状。 |
建筑异形幕墙骨架 | 200×100×4.0mm(带凹槽) | 凹槽嵌入玻璃夹具,需表面阳极氧化处理(耐候性≥10年)。 |
医疗设备支架 | 30×20×1.2mm(304不锈钢) | 壁厚均匀性≤±0.05mm,内壁抛光至Ra0.8μm,避免细菌残留。 |
家具五金导轨 | 40×25×1.0mm(带凸起) | 凸起嵌入滑轮,需表面喷涂耐磨涂层(硬度≥3H)。 |
3. 采购建议
供应商选择:
必备资质:ISO 9001质量体系、产品合格证、材质报告、第三方检测报告(如SGS)。
加分项:提供CAE仿真服务、快速模具开发能力(如7天内出样)。
成本与交期:
冷弯成型:单价4.5~6.0元/kg(Q235B),交期7~15天。
热轧+冷拔:单价6.0~8.0元/kg,交期15~30天。
3D打印:单价30~50元/kg,交期3~7天(仅限小批量)。
五、常见问题与解决方案
1. 常见质量问题
截面变形:
原因:冷弯回弹、模具磨损。
解决方案:增加校直工序,定期更换模具。
焊缝开裂:
原因:焊接参数不当、材质不匹配。
解决方案:改用激光焊接,或对母材进行预热处理。
壁厚不均:
原因:辊轮压力不均、材料厚度波动。
解决方案:安装在线测厚仪,实时调整参数。
2. 使用注意事项
安装:避免暴力敲击,防止截面变形;复杂截面需专用夹具固定。
焊接:异型管焊接需专用工装,避免热变形;不锈钢材质需氩弧焊并控制层间温度。
防腐:镀锌管需避免划伤锌层;铝合金管需定期检查氧化膜完整性。
六、总结与推荐
1. 核心优势
高度定制化:满足特殊力学、空间或功能需求。
轻量化与高性能:通过优化设计实现减重不减强。
功能集成:减少后续加工工序,提高生产效率。
2. 推荐场景
高附加值行业:如汽车、航空航天、医疗器械。
复杂结构需求:如建筑异形幕墙、机械精密部件。
小批量定制:如实验设备、高端家具。
3. 升级建议
更高强度:改用Q355B、Q460C或高强度铝合金(如7075-T6)。
更优耐腐蚀:改用316L不锈钢或钛合金,或增加涂层厚度。
更复杂截面:采用3D打印或液压成型工艺,实现内部中空或蜂窝结构。
通过合理选型和工艺优化,异型矩形管可为用户提供高性能、低成本的定制化解决方案,是高端制造领域的核心材料之一。
