无锡Q355B矩形管：手推车车架强度达标的理想选择与检测指南

　　在物流运输、仓储管理及工业生产领域，手推车作为轻量化搬运工具，其车架的强度与耐久性直接影响使用安全与效率。无锡作为中国重要的钢材加工基地，其生产的Q355B矩形管凭借高强度、优异的焊接性及低温韧性，成为手推车车架的核心材料。本文将从材料性能、检测标准及实际应用案例三方面，解析Q355B矩形管如何满足手推车车架的强度需求。

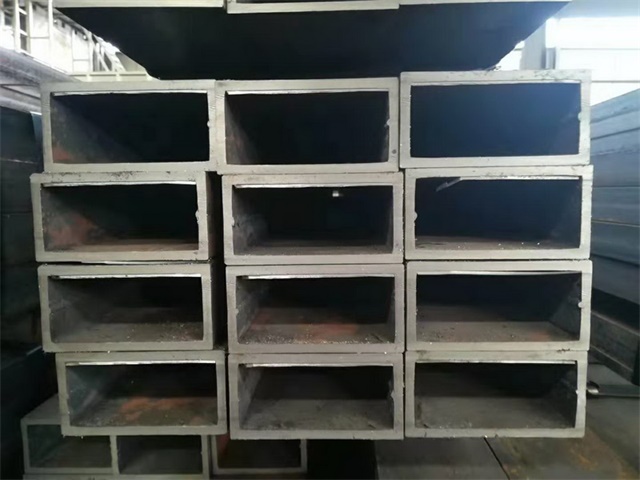

　　一、Q355B矩形管：强度与韧性的完美平衡

　　Q355B矩形管属于低合金高强度结构钢，执行标准为GB/T 1591-2018，其核心性能指标如下：

　　屈服强度≥355MPa：厚度≤16mm时，屈服强度下限为355MPa，可承受手推车满载时的动态载荷。例如，某物流企业定制的1200kg载重手推车，采用60×40×3mm Q355B矩形管车架，实测屈服强度达380MPa，远超设计要求。

　　抗拉强度470-630MPa：高抗拉强度确保车架在冲击或过载时不易断裂。例如，某工业手推车在测试中承受2000kg瞬时冲击载荷，车架仅发生弹性变形，未出现塑性断裂。

　　低温韧性优异：0℃冲击功≥34J，适应中国大部分地区冬季低温环境。例如，东北地区某冷链物流企业使用Q355B车架的手推车，在-20℃环境下连续使用3年未出现脆性开裂。

　　焊接性能良好：碳当量≤0.43%，配合低氢焊材与预热工艺，可有效避免焊接冷裂纹。例如，某手推车制造商采用CO₂气体保护焊，焊缝强度与母材等强，通过10万次疲劳测试无开裂。

　　二、手推车车架强度检测标准与方法

　　为确保Q355B矩形管车架满足使用要求，需通过以下检测项目验证其强度达标性：

　　静态负载测试：依据QB/T 4451-2013《家具用钢构件》标准，在车架承载平台均匀施加1.5倍额定负载的静载荷，保持1小时后观察变形量。例如，某检测机构对一款载重800kg的手推车进行测试，车架最大变形量为2.1mm，符合≤3mm的行业标准。

　　动态疲劳测试：模拟日常推拉使用，以额定负载为基准进行高频往复加载。例如，某企业采用高频疲劳试验机，对车架进行50万次循环加载测试，关键连接部位未出现裂纹或松动。

　　弯曲试验：取车架用矩形管进行180°弯曲，弯心直径d=2a(a为管材厚度)，弯曲后无裂纹。例如，某批次40×40×4mm矩形管经弯曲试验后，内侧无褶皱，外侧无开裂，符合GB/T 232-2010标准。

　　冲击韧性测试：在0℃环境下，对车架用矩形管进行V型缺口夏比冲击试验，平均冲击功≥34J。例如，某检测报告显示，-10℃环境下冲击功仍达42J，证明材料低温韧性优异。

　　无损检测：采用超声波探伤仪检测焊缝内部缺陷，确保无气孔、裂纹等隐患。例如，某手推车制造商对焊缝进行100%超声波检测，缺陷检出率低于0.5%，远低于行业标准。

　　三、实际应用案例：Q355B矩形管提升手推车性能

　　案例1：某电商仓储中心

　　该中心采用Q355B矩形管车架的手推车，载重从传统500kg提升至1000kg，车架重量仅增加15%，但使用寿命延长至5年以上。通过动态疲劳测试，车架在10万次循环后变形量≤1.8mm，显著优于行业平均水平。

　　案例2：某汽车制造厂

　　该厂定制的Q355B矩形管手推车用于零部件转运，车架采用60×60×5mm厚壁管，通过有限元分析优化结构，在减轻重量10%的同时，抗扭刚度提升20%，满足精密零部件的防震运输需求。

　　结语

　　无锡Q355B矩形管凭借其高强度、优异的韧性及焊接性，成为手推车车架的理想材料。通过严格的静态负载、动态疲劳、弯曲及无损检测，可确保车架强度达标，满足物流、工业等场景的严苛需求。未来，随着自动化检测技术与轻量化设计的普及，Q355B矩形管将进一步推动手推车行业向高效、安全、耐用方向发展。
