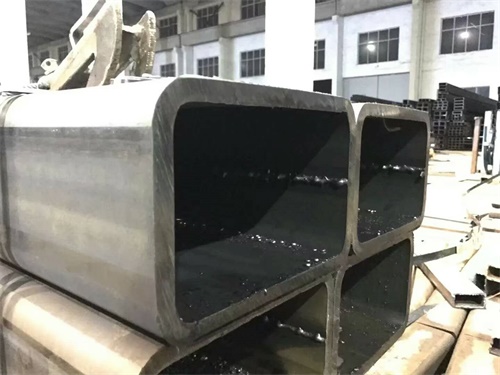

无锡生产的Q355B矩形管需符合国家相关技术标准，同时结合地方生产规范和行业实践，其技术标准主要涵盖材料性能、尺寸精度、成型工艺、表面质量及检验检测等方面。以下是详细的技术标准说明：

　　一、材料性能标准

　　Q355B矩形管的基材为Q355B低合金高强度结构钢，其性能需符合以下国家标准：

　　化学成分(GB/T 1591-2018)

　　碳(C)：≤0.20%

　　硅(Si)：≤0.50%

　　锰(Mn)：0.90%~1.65%

　　磷(P)：≤0.035%

　　硫(S)：≤0.035%

　　铌(Nb)、钒(V)、钛(Ti)：合计≤0.22%(微合金化元素，用于细化晶粒，提高强度)

　　力学性能(GB/T 1591-2018)

　　屈服强度(ReH)：≥355 MPa(厚度≤16mm时，可能更高)

　　抗拉强度(Rm)：470~630 MPa

　　断后伸长率(A)：≥21%

　　冲击韧性(KV₂)：-20℃时≥34 J(适用于低温环境)

　　工艺性能

　　冷弯性能：在180°冷弯试验中，试样弯曲处外侧无裂纹或分层。

　　焊接性能：碳当量(CEV)≤0.42%，适合手工电弧焊、气体保护焊等常规焊接方法。

　　二、尺寸精度标准

　　Q355B矩形管的尺寸精度需符合以下标准，确保安装兼容性和结构稳定性：

　　外径和壁厚偏差(GB/T 6728-2017)

　　外径(D)：允许偏差±1.0%(如100×50mm矩形管，外径偏差±1.5mm)。

　　壁厚(t)：允许偏差±10%(如3mm壁厚，偏差±0.3mm)。

　　弯曲度

　　每米弯曲度：≤1.5mm。

　　全长弯曲度：≤0.15%×总长度(如6m长矩形管，弯曲度≤9mm)。

　　扭转度

　　每米扭转度：≤3mm。

　　全长扭转度：≤0.3%×总长度(如6m长矩形管，扭转度≤18mm)。

　　端面垂直度

　　端面与轴线垂直度：≤1%×壁厚(如3mm壁厚，垂直度偏差≤0.03mm)。

　　三、成型工艺标准

　　Q355B矩形管的成型工艺直接影响其力学性能和表面质量，需符合以下要求：

　　冷弯成型工艺

　　辊压道次：根据管材规格，通常需6~12道次辊压，确保成型过程中无裂纹或褶皱。

　　冷作硬化控制：通过退火或回火处理消除残余应力，避免强度过高导致脆性断裂。

　　热轧成型工艺

　　加热温度：1150~1250℃，确保钢材塑性良好，减少开裂风险。

　　轧制速度：根据管材壁厚调整，通常为0.5~2m/s，避免过快导致尺寸偏差。

　　焊接工艺

　　高频焊接：用于冷弯成型矩形管，焊缝熔深≥1.5mm，无气孔、夹渣等缺陷。

　　埋弧焊接：用于厚壁矩形管，焊缝强度需达到母材的90%以上。

　　四、表面质量标准

　　Q355B矩形管的表面质量需满足以下要求，以防止腐蚀和应力集中：

　　表面缺陷

　　裂纹、折叠、结疤：不允许存在。

　　划痕、凹坑：深度≤0.5mm，且总面积不超过管材表面积的5%。

　　氧化皮和锈蚀

　　酸洗后表面：无残留氧化皮，呈银白色金属光泽。

　　热镀锌后表面：锌层均匀，无漏镀、流挂现象，锌层厚度≥45μm(按GB/T 13912-2002)。

　　端面处理

　　切割端面：平整无毛刺，与轴线垂直度偏差≤1%。

　　坡口角度：如需焊接，端面应加工成30°~35°坡口，留2~3mm钝边。

　　五、检验检测标准

　　Q355B矩形管需通过以下检验检测，确保符合技术要求：

　　化学成分分析

　　方法：直读光谱仪或化学分析法。

　　频次：每批(≤60吨)抽检1次。

　　力学性能试验

　　拉伸试验：检测屈服强度、抗拉强度和伸长率。

　　冲击试验：在-20℃下检测冲击韧性(KV₂)。

　　频次：每批抽检1根管材。

　　尺寸检验

　　工具：游标卡尺、千分尺、激光测距仪。

　　频次：每根管材全检。

　　无损检测

　　超声波检测：检测焊缝内部缺陷(如气孔、夹渣)。

　　磁粉检测：检测表面裂纹(适用于铁磁性材料)。

　　频次：关键项目或客户要求时进行。

　　六、无锡地方标准与行业实践

　　无锡作为国内重要的钢材生产基地，部分厂家可能执行高于国家标准的内控标准：

　　尺寸精度提升

　　外径偏差：部分厂家控制在±0.8%(优于国标±1.0%)。

　　壁厚偏差：部分厂家控制在±8%(优于国标±10%)。

　　表面质量优化

　　热镀锌锌层厚度：部分厂家达到60~80μm(国标≥45μm)，耐腐蚀性更强。

　　检验项目扩展

　　盐雾试验：部分厂家提供720小时盐雾试验报告，验证镀层耐蚀性。

　　疲劳试验：针对机械制造领域，提供10⁷次疲劳试验数据。

　　七、选购建议

　　要求供应商提供完整技术文件

　　包括材质证明书(MTC)、力学性能检测报告、尺寸检验记录等。

　　抽样送第三方检测

　　委托SGS、TUV等机构检测化学成分、力学性能和表面质量。

　　实地考察生产流程

　　检查成型工艺、焊接质量和热处理设备，确保工艺稳定性。

　　优先选择知名厂家

　　如无锡东升、无锡中钢等，其产品质量稳定，技术标准严格。
